最近小编发现很多电工人员在商场进行安装导轨式电表的时候,他们说不知道怎么进行接线安装,说厂家没有提

供图纸,于是他们就不知道怎么安装,非要厂家给提供图纸， 那么鉴于以后可能还会有类似的事情发生,今天小编就

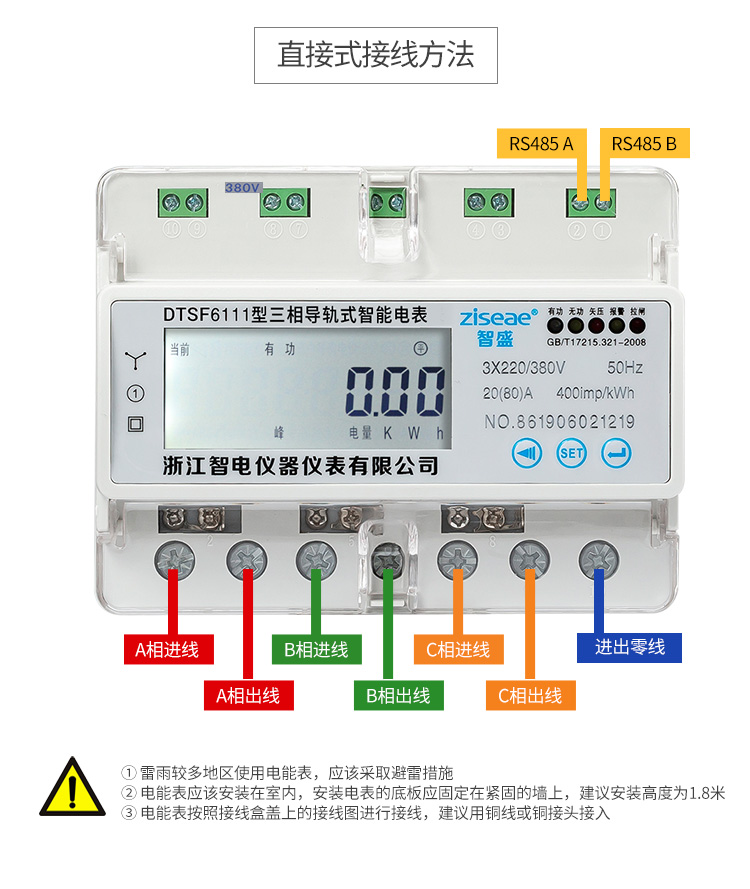

来详细的介绍一下导轨电表接线流程方法 ,在附上一张清晰的接线图给到大家,希望大家以后保存备用。

(1)接入中性点绝缘系统的3台电压互感器, 35kV及以上的宜采用Y/y方式接线; 35kV以下的宜采用VN方式接线

接入非中性点绝缘系统的3台电压互感器,宜采用Y0/y0方式接线。其-次侧接地方式和系统接地方式相-致。

(2 )对三相三线制接线的电能计量装置,其2台电流互感器二次绕组与导轨式电表之间宜采用四线连接。对三相四线

制连接的电能计量装置,其3台电流互感器二次绕组与电能表之间宜采用六线连接。

式。
( 3 )低压供电,负荷电流为50A及以下时,宜采用直接接入式导轨式电表;负荷电流为50A以上时,宜采用经电流互感器

接入式的接线

以上这些就是小编为大家准备的导轨电表接线流程以及清晰的接线图纸。假设大家还有什么疑问的话可以及时与

我们取得联系。
