今天为大家讲解一下导轨式电表互感器接线方式 ,希望对那些需要了解这些专业知识的人有所帮助。

(1)接入中性点绝缘系统的电能计量装置, 应采用三相三线有功、无功电能表。接入非中性点绝缘系统的电能计量装置, 应采用三
相四线有功、无功电能表或3只感应式无止逆单相导轨式电表;

(2)对三相三线制接线的电能计装置,台电流互感器次绕组与电能表之间宜采用四线连接。对三相四线制连接的电能计量

装置,其3台电流互感器二次绕组与电能表之间宜采用六线连接。

( 3 )接入中性点绝缘系统的3台电压互感器, 35kV及以上的宜采用Y/y方式接线; 35kV以下的宜采用V/N方式接线。接入非中性点
绝缘系统的3台电压互感器,宜采用Y0/y0方式接线。其- -次侧接地方式和系统接地方式相一致;
( 4 )低压供电,负荷电流为50A及以下时,宜采用直接接入式电能表;负荷电流为50A以上时,宜采用经电流互感器接入式的接线

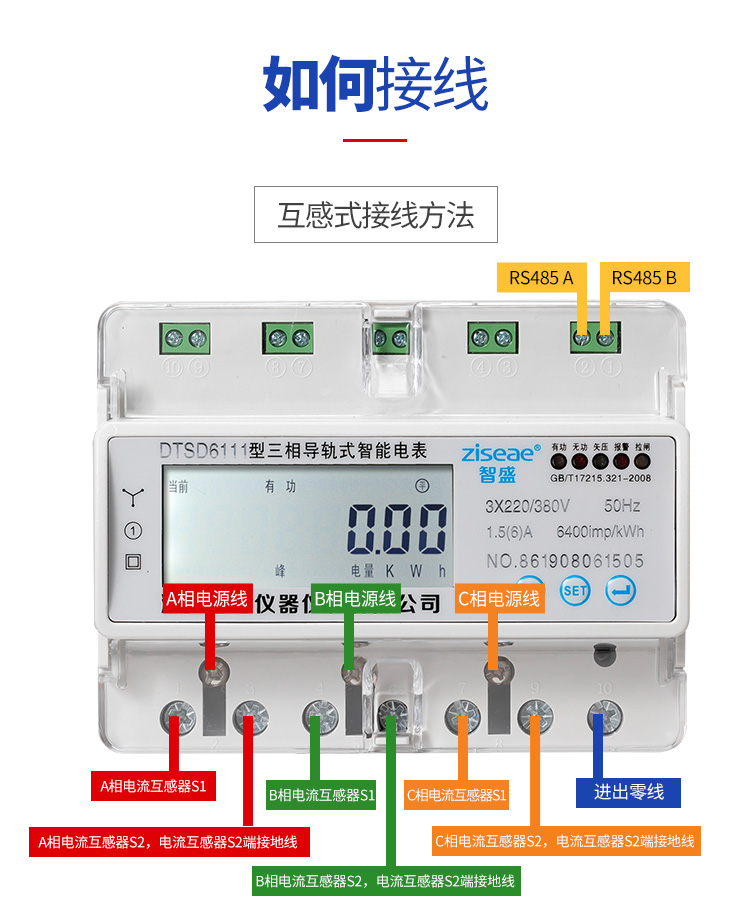

方式导轨式电表; 这个是三只电流互感器配一块三相四线电度表的接线图。注意:每根主线上接的线是接电表的电压线端。S1接流进线端, S2接电流
出线端。主电源线必须从P1进P2出。电流互感器要用一次电流与负载略大1.2陪的。
