一、软件安装流程及说明

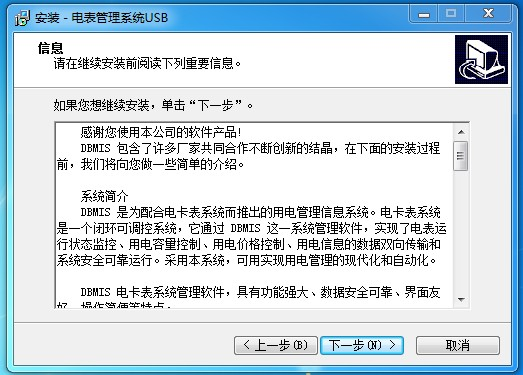

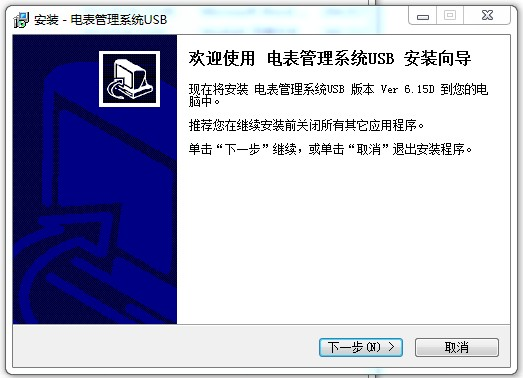

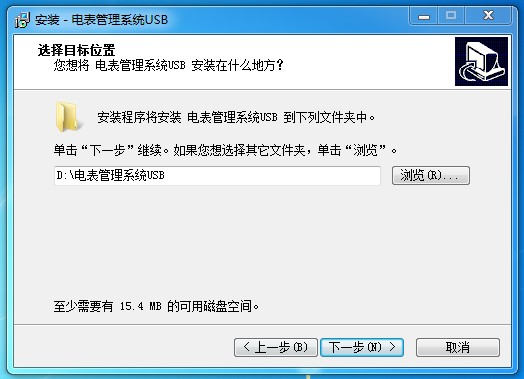

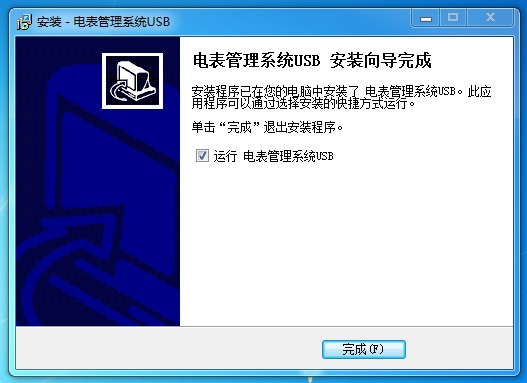

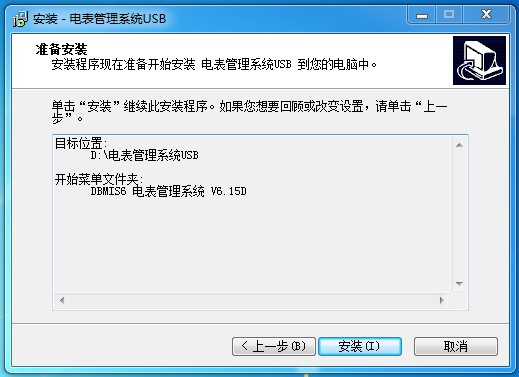

把光盘放入电脑光驱，鼠标左键双击：出现以下对话框

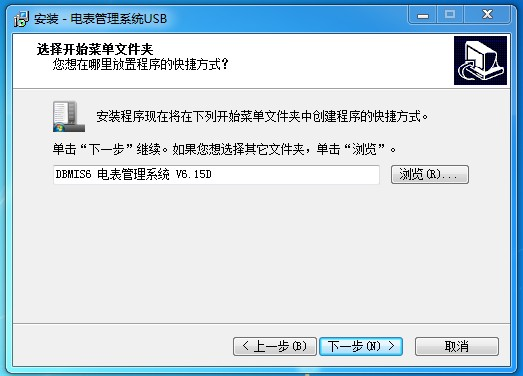

鼠标左键：出现以下话框：

鼠标左键：出现以下话框：

鼠标左键：出现以下话框：

鼠标左键：出现以下话框：

鼠标左键：出现以下话框：

鼠标左键  :出现以下话框：

1、鼠标左键：

2、鼠标左键：

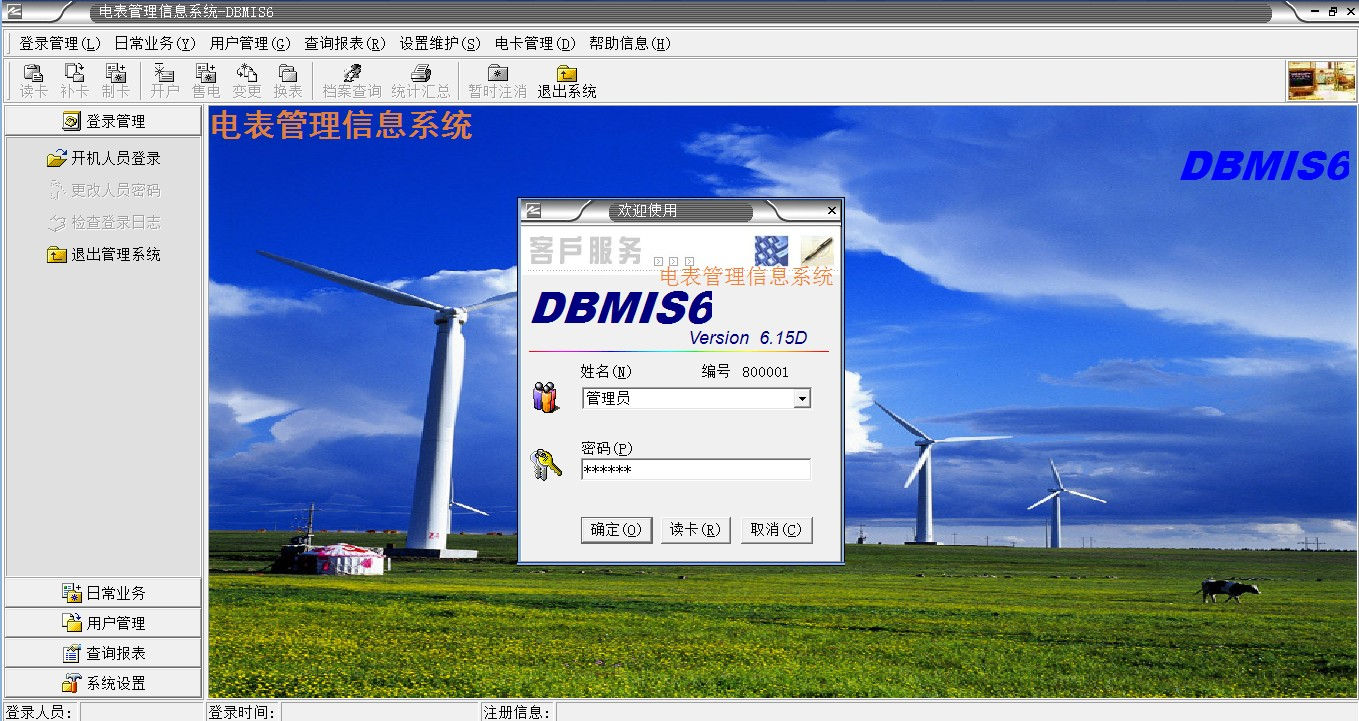

二、输入密码进入系统

1、鼠标左键双击后输入：800001（编号后面的数字就是密码）

2、鼠标左键：进入系统，出现以下对话框：

鼠标左键：出现以下话框：

鼠标左键：出现以下话框：

鼠标左键：出现以下话框：

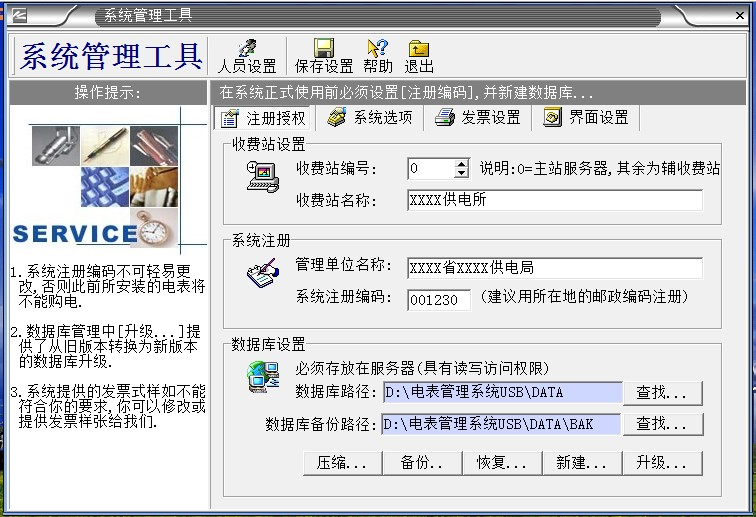

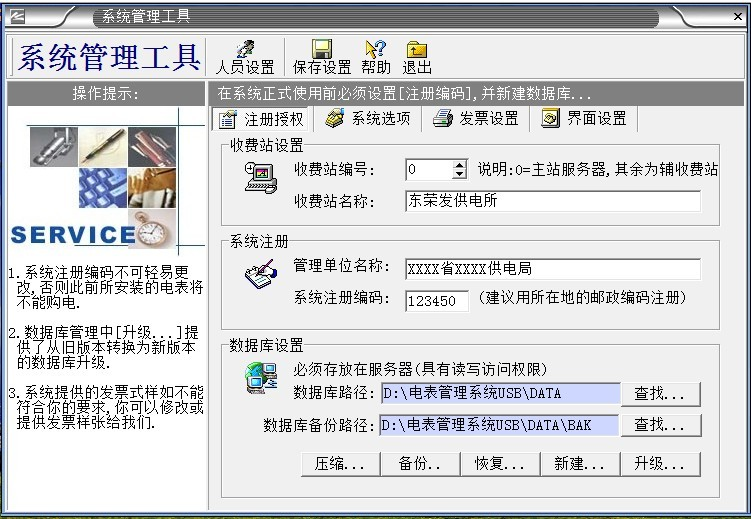

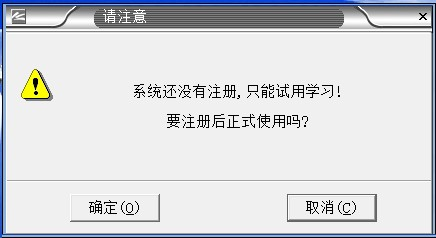

三、注册授权

1、“收费站编号”为默认，填：0

2、“收费站名称”按你自己要求填写

3、“管理单位名称”按你自己要求填写

4、“系统注册编码”一定要修改！

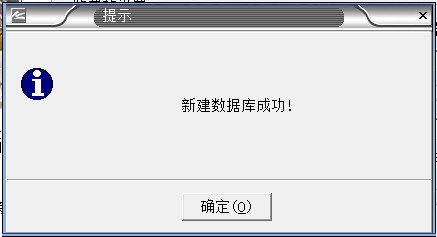

5、鼠标左键“新建”，出现以下对话框：

鼠标左键出现以下对话框：

鼠标左键

6、鼠标左键：出现以下对话框：

鼠标左键

特别注意：

1、软件第一次安装的时候，“系统注册编码”最好设置为自己内部的一组数字（不要设置为默认“系统注册编码”，防止别人利用相同软件盗电，也不要泄露给非管理人员）。“系统注册编码”要牢记，在系统正式使用后，“系统注册      编码”不可修改。

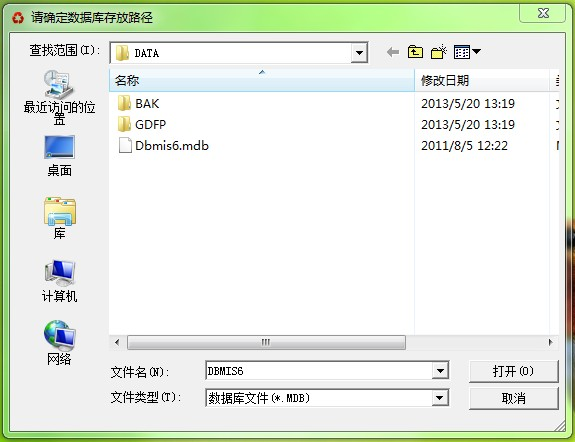

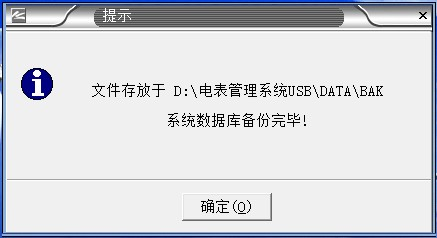

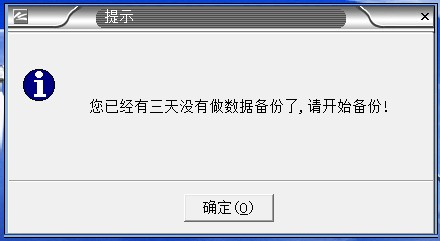

2、“系统数据”必须备份，如果没有数据备份的话，系统第2次重装的时候输入原来第一次系统安装设置的“系统注册编码”，导入备份的数据库，才能使原来安装的电表正常充值使用。

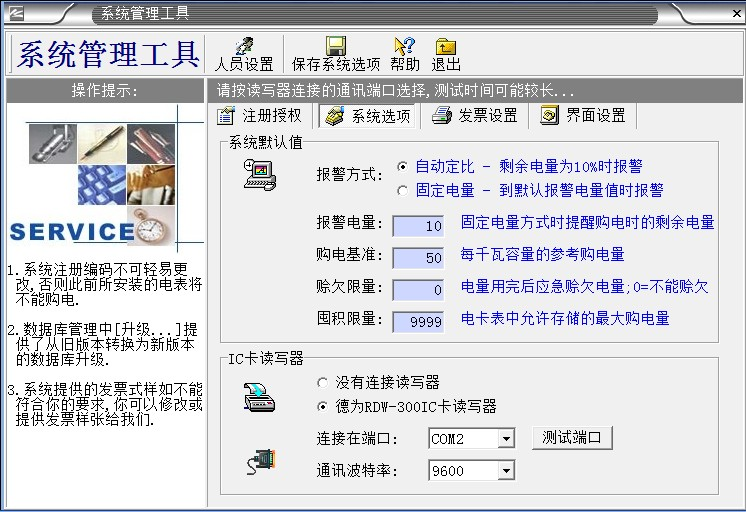

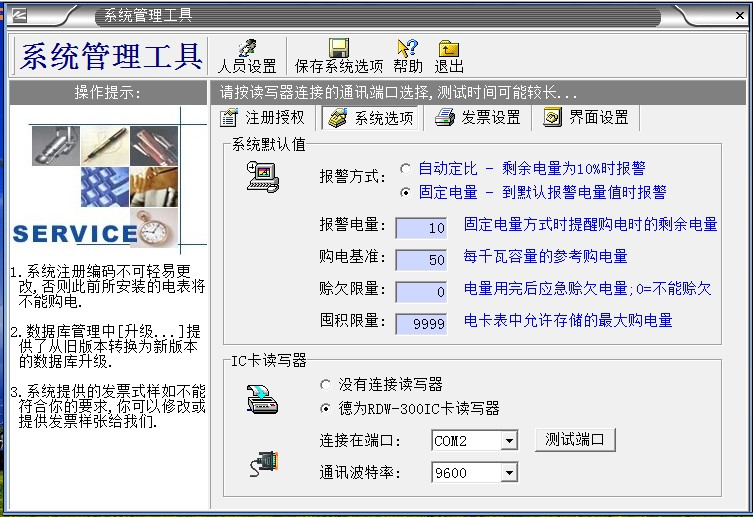

四、系统选项

鼠标左键

出现以下对话框：

“报警方式”有两种，按你自己要求选择一种“报警方式”

一种是：

另一种是：

选择：按以下步骤：

1、选择：自动定比-剩余电量为10%时报警

2、“报警电量”这里为默认的，不用更改，（例如：IC卡充了100度，就是10度的时候开始报警，按充电量的10%电量报警）

3、“购电基准” 这里为默认的，不用更改

4、“赊欠限量”，根据需要修改，鼠标左键双击再进行修改（如果这里填：0，用户IC卡里的电量用完后，电表自动断电，用户不能用电了；如果这里填：5，用户IC卡里的电量用完后，还可以再用5度电，就是向你赊5度电过来用，下次充费的时候IC卡插电表自动扣除，下次用户IC卡里充了100度电，赊了5度电，插IC卡扣除赊欠的5度，只有95度）

5、“囤积限量” 这里为默认的，不用更改

 这里为默认的，不用更改

7、鼠标左键

选择：按以下步骤：

、选择：固定电量-到默认报警电量值时报警

2、“报警电量”根据你自己的需要修改，鼠标左键双击再进行修改（例如：这里填了5，就是电量剩余5度的时候开始报警，是固定报警电量，不管充了多少电量，报警电量都是5度）

3、“购电基准” 这里为默认的，不用更改

4、“赊欠限量”，根据需要修改，鼠标左键双击再进行修改（如果这里填：0，用户IC卡里的电量用完后，电表自动断电，用户不能用电了；如果这里填：5，用户IC卡里的电量用完后，还可以再用5度电，就是向你赊5度电过来用，下次充费的时候IC卡插电表自动扣除，下次用户IC卡里充了100度电，赊了5度电，插IC卡扣除赊欠的5度，只有95度）

5、“囤积限量” 这里为默认的，不用更改

这里为默认的，不用更改

7、鼠标左键

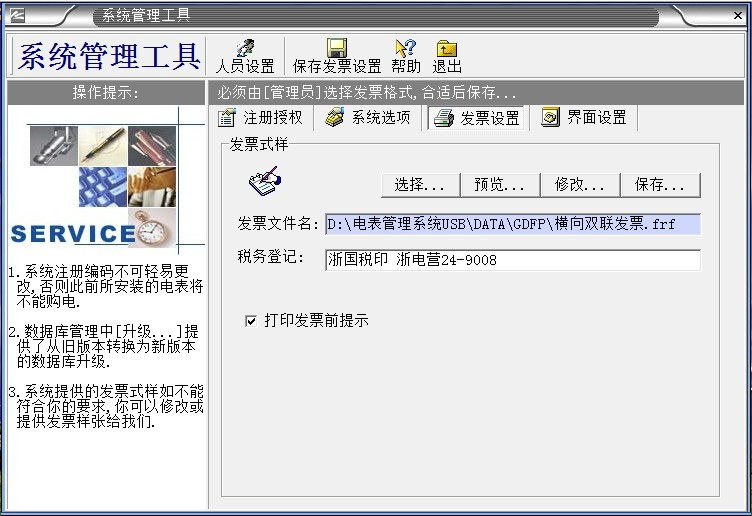

五、发票设置

如果需要打印发票的话，按以下步骤：

鼠标左键       出现以下对话框



鼠标左键出现以下对话框：

鼠标左键：出现以下对话框：

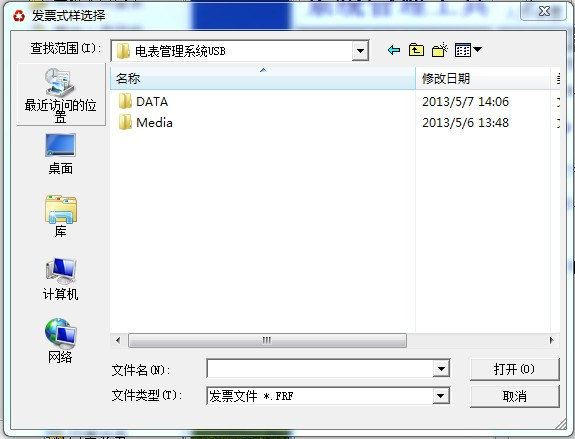

鼠标左键双击出现以下对话框：

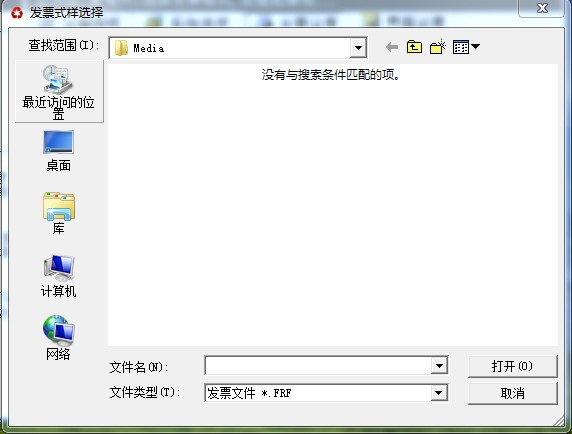

鼠标左键双击出现以下对话框：

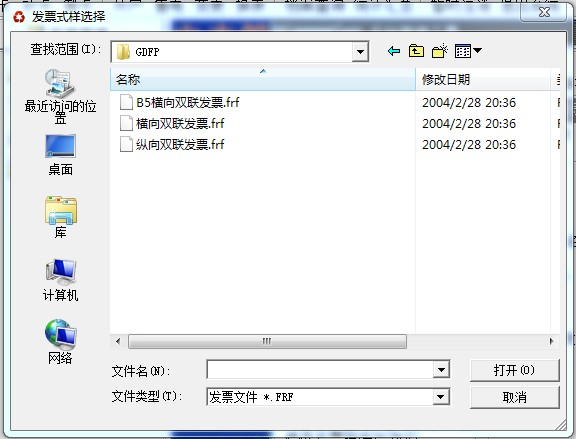

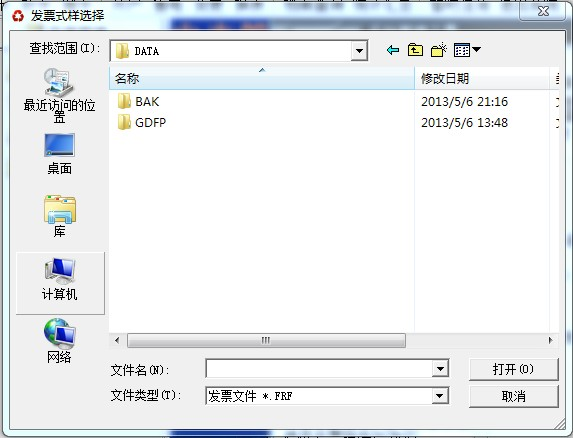

这里有三种发票的样式，按你自己的要求选择

1、鼠标左键鼠标双击发票的样式

2、鼠标左键：

3、鼠标左键：

4、鼠标左键：

5、鼠标左键：

六、界面设置

鼠标左键：出现以下对话框：

鼠标左键双击：出以下对话框：

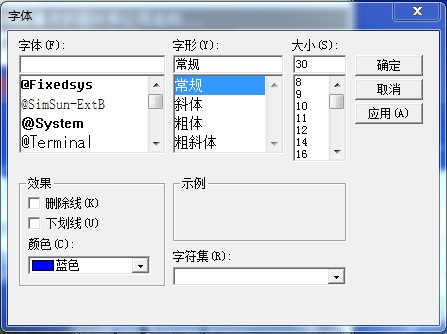

、鼠标左键，输入你的公司名称，输好后鼠标左键出现以下对话框：

1、鼠标左键选择你需要的“字体”

2、鼠标左键选择你需要的“字形”

3、鼠标左键选择你需要的“大小”

4、鼠标左键选择你需要的“效果”

5、鼠标左键：

8、鼠标左键：

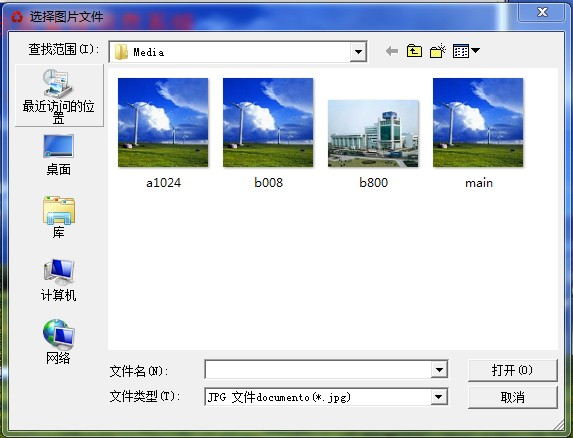

鼠标左键双击：“背景图片”，可以替换成你喜欢的图片，鼠标双击“背景图片”，出现以下对话框：

选择你需要的图片，鼠标左键选好后，鼠标左键：鼠标左键：

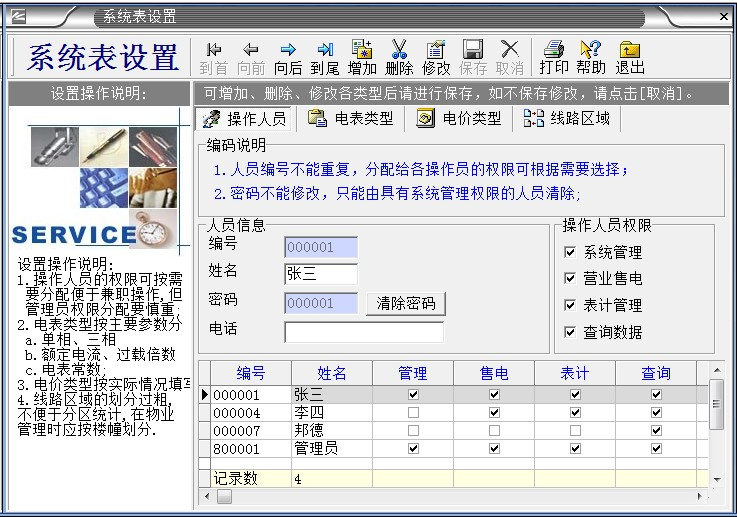

七、“操作人员”设置

鼠标左键：出现以下对话框：

要“增加”“操作人员”，按以下步骤：

1、鼠标左键“增加”

2、“编号”这里填6位数，按你自己要求填写

3、“姓名”这里按你自己要求填写

4、“密码”这里是自动生成的，跟“编号”是一样的。

5、“电话”这里按你自己要求填写

6、“操作人员权限”这里按你自己要求，打勾或不打勾
7、鼠标左键：

注意：

“管理员”不能“删除”，不能“修改”，权限不能“更改”，但可以更改“密码”。

要“删除”“操作人员”，按以下步骤：

1、鼠标左键选择要删除的“操作人员”

2、鼠标左键“删除”，出现以下对话框：

鼠标左键

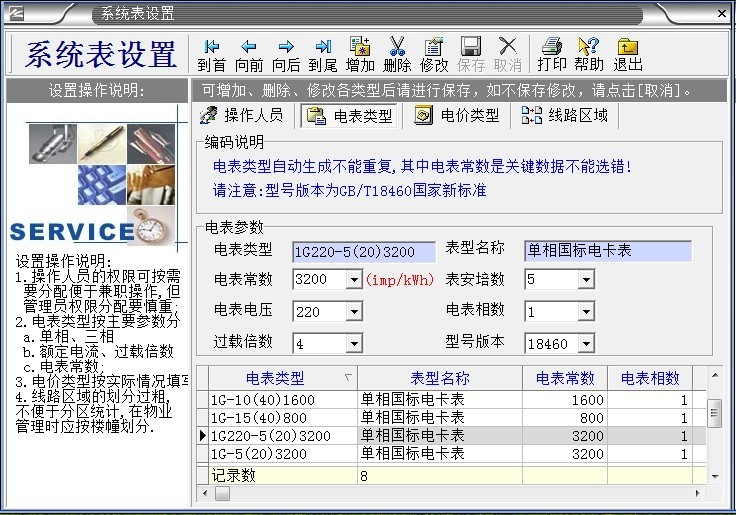

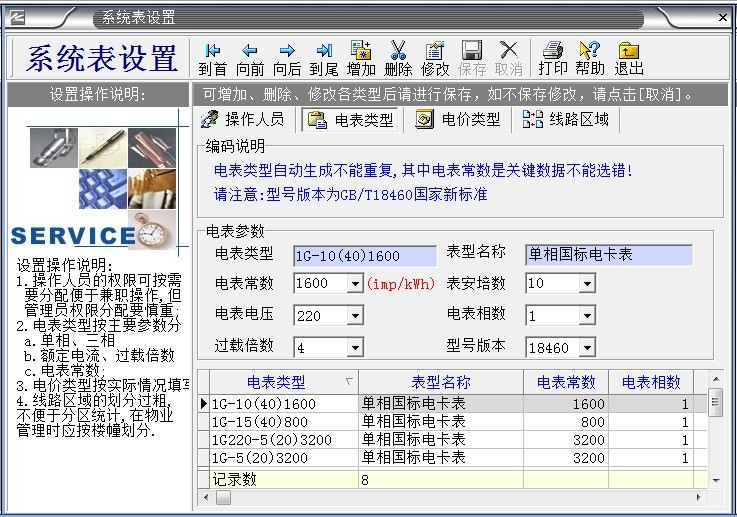

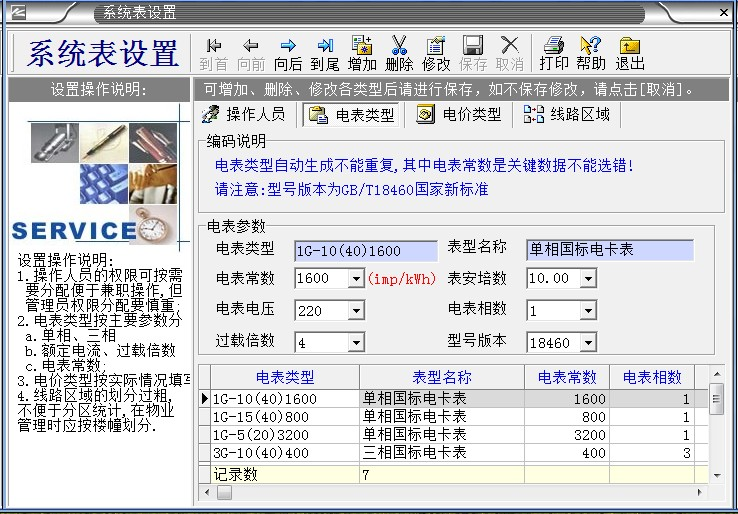

八、“电表类型”设置

鼠标左键

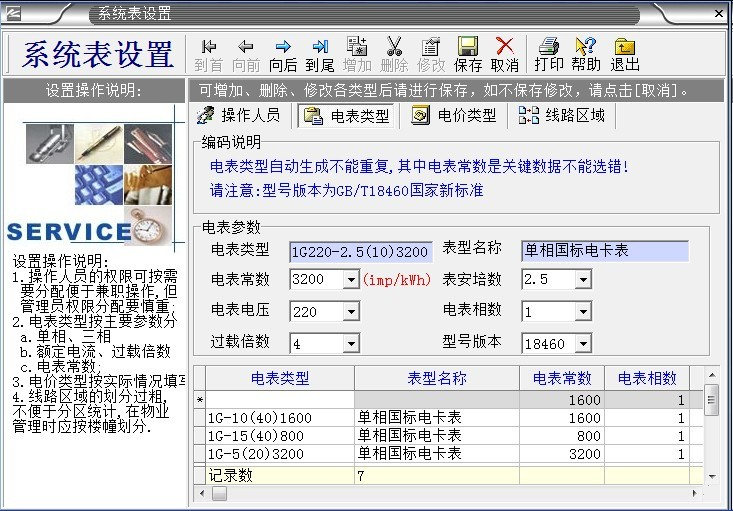

单相预付费电表，2.5（10）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：3200

3、“表安培数”，鼠标左键：，选择：2.5

4、“电表电压”，鼠标左键：选择：220

5、“电表相数” ，鼠标左键：选择：1

6、“过载倍数”，鼠标左键：选择：4

7、“型号版本” ，鼠标左键：选择：1846

8、“电表类型”，自动生成：1G220-2.5(10)3200

9、“表型名称”，自动生成：单相国标电卡表

10、鼠标左键：

单相预付费电表，5（20）A，系统这里已经有了，不用“增加”

单相预付费电表，10（40）A，系统这里已经有了，不用“增加”

单相预付费电表，15（60）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：1600

3、“表安培数”，鼠标左键：，选择：15

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：1

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：1G220-15(60)1600

9、“表型名称”，自动生成：单相国标电卡表

10、鼠标左键：

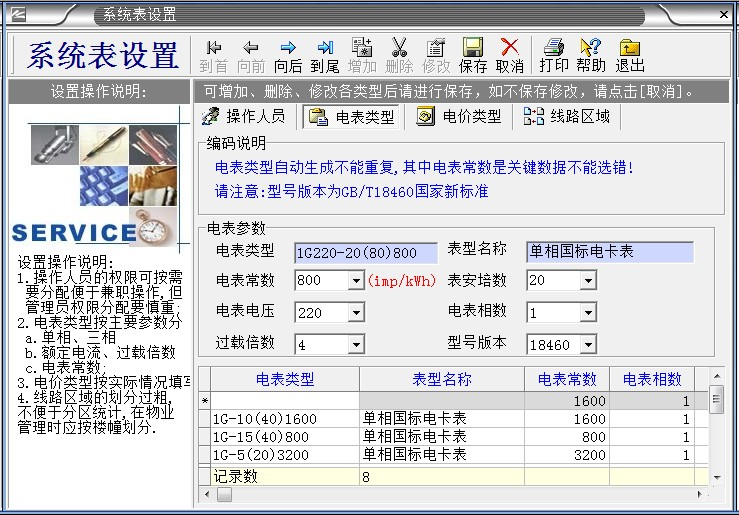

单相预付费电表，20（80）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：800

3、“表安培数”，鼠标左键：，选择：20

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：1

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：1G220-20(80)800

9、“表型名称”，自动生成：单相国标电卡表

10、鼠标左键：

单相预付费电表，30（100）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：800

3、“表安培数”，鼠标左键：，选择：25

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：1

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：1G220-25(100)800

9、“表型名称”，自动生成：单相国标电卡表

10、鼠标左键：

三相四线预付费电表，1.5（6）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：1600

3、“表安培数”，鼠标左键：，选择：1.5

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：3

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：3G220-1.5(6)1600

9、“表型名称”，自动生成：三相国标电卡表

10、鼠标左键：

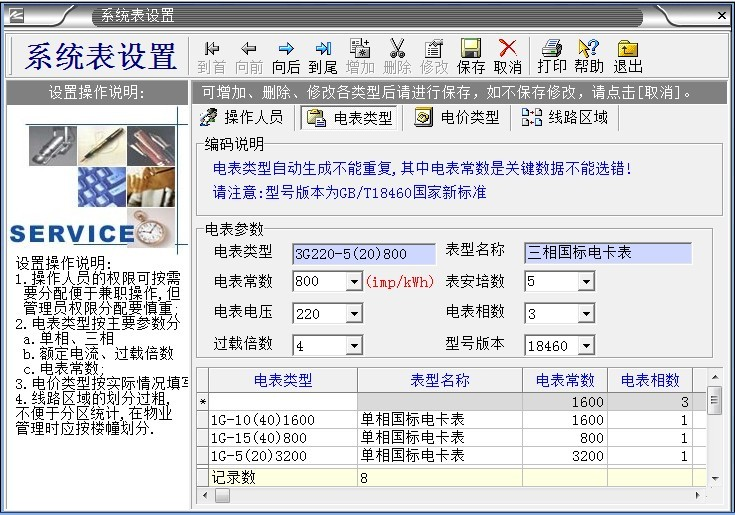

三相四线预付费电表，5（20）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：800

3、“表安培数”，鼠标左键：，选择：5

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：3

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：3G220-5(20)800

9、“表型名称”，自动生成：三相国标电卡表

10、鼠标左键：

三相四线预付费电表，10（40）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：400

3、“表安培数”，鼠标左键：，选择：10

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：3

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：3G220-10(40)400

9、“表型名称”，自动生成：三相国标电卡表

10、鼠标左键：

三相四线预付费电表，15（60）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：400

3、“表安培数”，鼠标左键：，选择：15

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：3

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：3G220-15(60)400

9、“表型名称”，自动生成：三相国标电卡表

10、鼠标左键：

三相四线预付费电表，20（80）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：400

3、“表安培数”，鼠标左键：，选择：20

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：3

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：3G220-20(80)400

9、“表型名称”，自动生成：三相国标电卡表

10、鼠标左键：

三相四线预付费电表，30（100）A，按以下步骤“增加”

1、鼠标左键：

2、“电表常数”，鼠标左键：，选择：400

3、“表安培数”，鼠标左键：，选择：25

4、“电表电压”，鼠标左键：，选择：220

5、“电表相数” ，鼠标左键：，选择：3

6、“过载倍数”，鼠标左键：，选择：4

7、“型号版本” ，鼠标左键：，选择：18460

8、“电表类型”，自动生成：3G220-25(100)400

9、“表型名称”，自动生成：三相国标电卡表

10、鼠标左键：

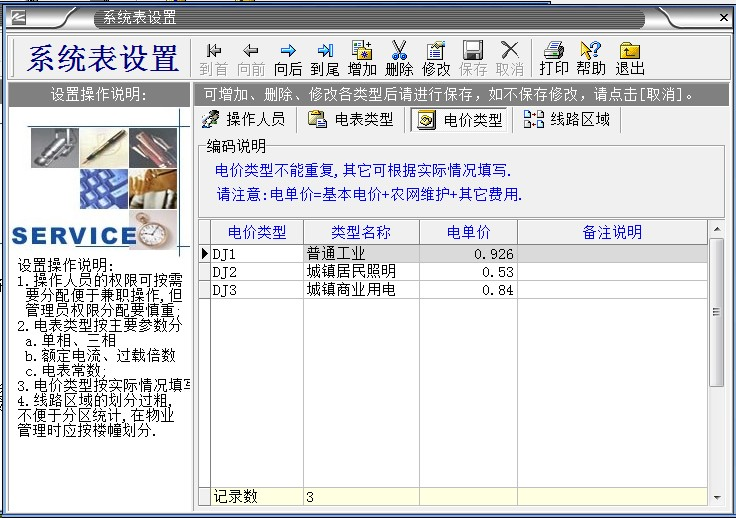

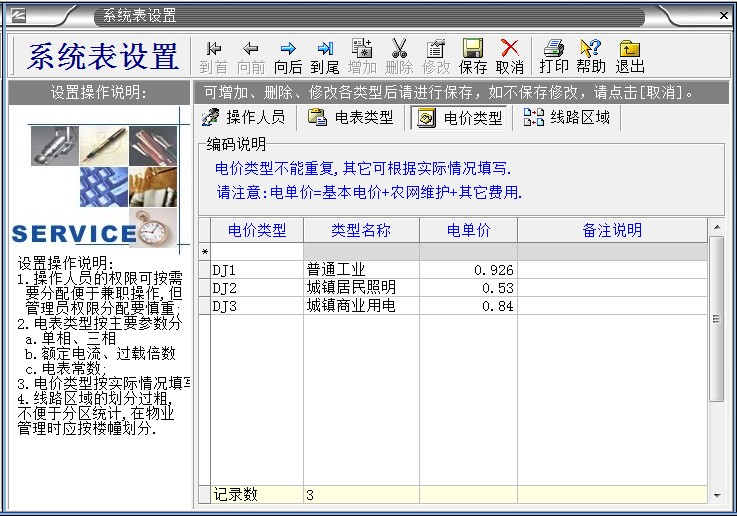

九、“电价类型”设置

鼠标左键：出现以下对话框：

“电价类型”，按以下步骤：

1、鼠标左键：

2、鼠标左键：输入“电价类型”，按你自己要求填写

3、鼠标左键双击“类型名称”，按你自己要求填写

4、鼠标左键双击“电单价”，按你自己要求填写

5、鼠标左键双击“备注说明”，按你自己要求填写，可以填，也可以不填。

6、鼠标左键：

 “电价类型”，按以下步骤：

1、鼠标左键选择需要更改的“电价类型”

2、鼠标左键：

3、鼠标左键双击“电价类型”，按你自己要求填写

4、鼠标左键双击“类型名称”，按你自己要求填写

5、鼠标左键双击“电单价”，按你自己要求填写

6、鼠标左键双击“备注说明”，按你自己要求填写，可以填写，也可以不填。

7、鼠标左键：

“电价类型”，按以下步骤：

1、鼠标左键选择要删除的“电价类型”

2、鼠标左键：出现以下对话框

鼠标左键：

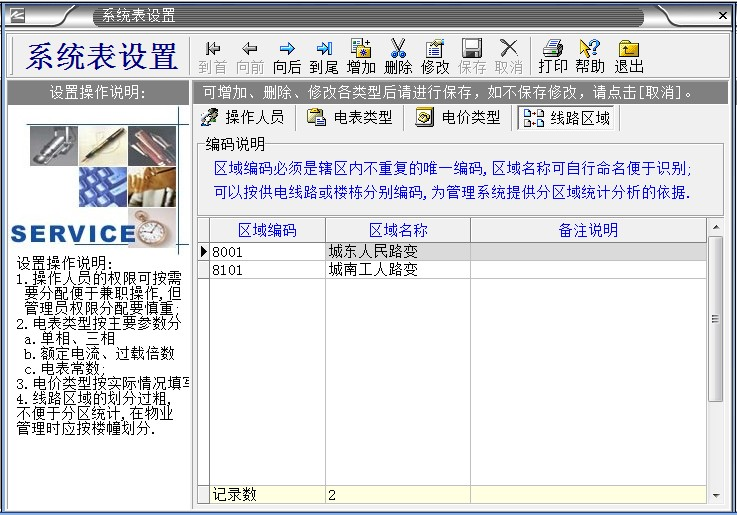

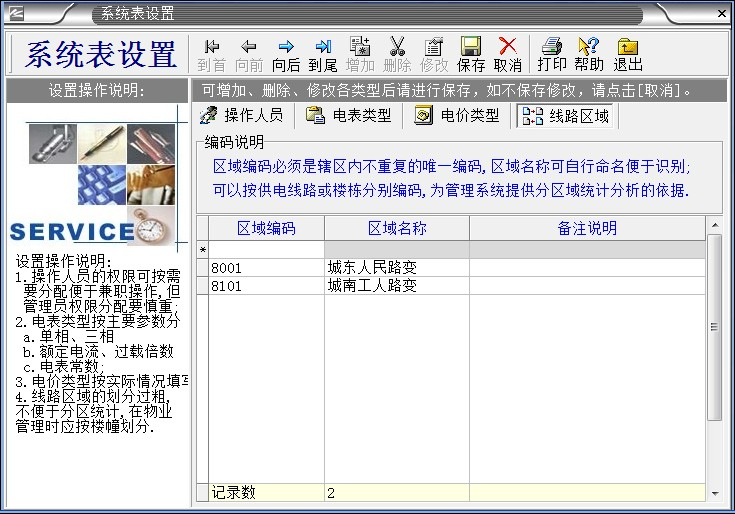

十、“线路区域”设置

鼠标左键：出现以下对话框：

“线路区域”，按以下步骤：

1、鼠标左键：

2、鼠标左键双击：输入“区域编码”，按你自己要求填写。

3、鼠标左键双击：输入“区域名称”，按你自己要求填写。

4、鼠标左键双击：输入“备注说明”，按你自己要求填写，可以填写，也可以不填写。

5、鼠标左键：

“线路区域”，按以下步骤：

1、鼠标左键选择要修改的“线路区域”

2、鼠标左键：

3、鼠标左键双击“区域编码”，输入“区域编码”，按你自己要求填写

4、鼠标左键双击“区域名称”，输入“区域名称”，按你自己要求填写

5、鼠标左键双击“备注说明”，输入“备注说明”，按你自己要求填写

6、鼠标左键：

 “线路区域”，按以下步骤：

1、鼠标左键选择要删除的“线路区域”

2、鼠标左键：出现以下对话框：

鼠标左键：

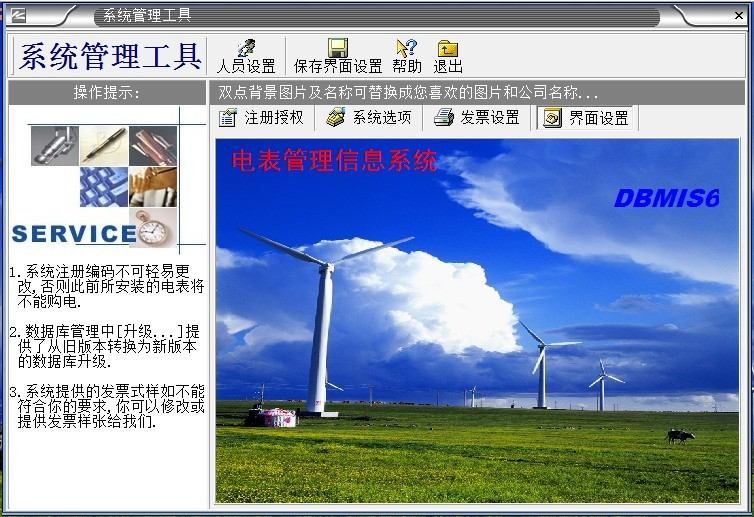

进入系统后，也可以进入“系统设置维护”，按以下步骤：

鼠标左键：，鼠标左键“系统设置维护”，出现以下对框：

十一、“修改密码”设置

鼠标左键：鼠标左键“更改人员密码”，出现以下对话框：

1、直接输入“原密码”，输好后，按回车

2、直接输入“新密码”，输好后，按回车

3、直接输入“验证密码”（就是新密码），输好后，按回车

4、鼠标左键：出现以下对话框：

鼠标左键：出现以下对话框：

鼠标左键：

注意：

用哪个“操作人员”登陆系统，更改的就是哪个“操作人员”的密码（如果用“管理员”登陆的，更改的就是“管理员”的密码）

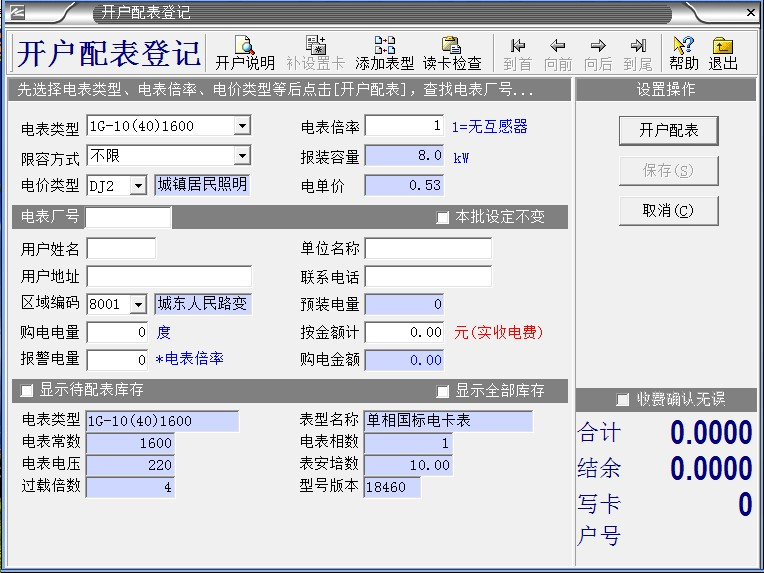

十二、开户配表登记

鼠标左键：，鼠标左键：“开户配表登记”，出现以下对话框：

1、“电表类型”，鼠标左键：选择你需要的“电表类型”

2、“限容方式”，鼠标左键：，选择你需要的“限容方式”，

限容方式：可以选择：“不限”，也可以选择：“超容断电”

选：“不限”，超过电表的最大功率，电表不断电，功率过大，电表超负荷工作，电表会烧掉，或影响使用寿命，电表剩余电量的时候，不能拉闸断电，只有报警灯会闪。

选：“超容断电”，超过了电表的最大功率，电表就自动断电，起到了保护电表的作用，剩余电量的时候电表会拉闸断电，报警灯会闪。

3、“电价类型”，鼠标左键：，选择你需要的“电价类型”

4、“电表倍率”，无互感器填：1；

有互感器的倍率按互感器倍率填写（例如是200/5A的电流互感器，200÷5=40，就填:40）

5、“报装容量”，可以按系统默认的，也可以更改，按你自己要求填写。

6、“电单价”，这里为默认的，不可更改。

7、鼠标左键：出现以下对话框：

8、这里的编号不用更改，按默认的就可以了。

9、鼠标左键：

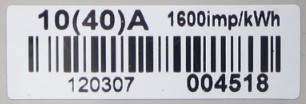

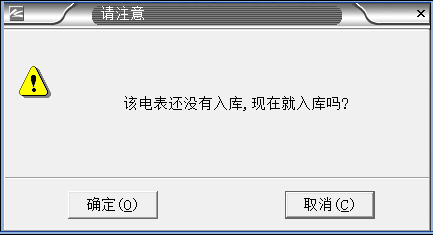

10、“电表厂号”，鼠标左键输入电表条码上

后10位数字（每只电表的电表厂号都不一样的，以这张

为例，输入0307004518），输好后按回车，出现以下对话框：

鼠标左键：出现以下对话框：

这里不用更改，按默认的就可以了。

鼠标左键：出现以下对话框：

这里不用更改，按默认的就可以了。

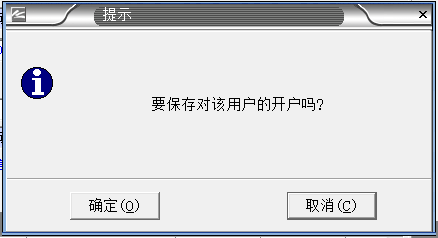

鼠标左键：

1、开户的电表，这里

都是一样的

话，这里

12、“用户姓名”，鼠标左键，按你自己要求填写

13“用户地址”， 鼠标左键，按你自己要求填写

14、“区域编码”，鼠标左键，选择你需要的“区域编码”

15、“购电电量”，鼠标左键输入“购电电量”（电量不能少于21度）

16、“报警电量”，这里是默认的，不可更改

17、“单位名称”， 鼠标左键，按你自己要求填写

18、“联系电话”， 鼠标左键，按你自己要求填写

19、“预置电量”，这里为默认的，不可更改

浙江智电仪器仪表有限公司

专业生产预付费电表，插卡电表，IC卡电表，单相电表，三相电表，导轨电表等

20这里为默认的，不能更改

21、鼠标左键再按2次回车，把这里打勾

22、读卡器USB接口插到电脑，把IC卡插到读卡器，IC卡芯片朝上，插卡方式如下：

23、鼠标左键：出现以下对话框：

鼠标左键：出现以下对话框：

这里为默认的，不用更改

鼠标左键：出现以下对话框：

这里为默认的，不用更改

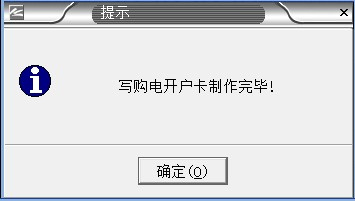

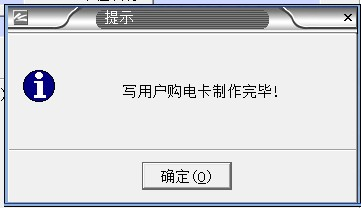

鼠标左键：出现以下对话框：

鼠标左键：出现以下对话框：

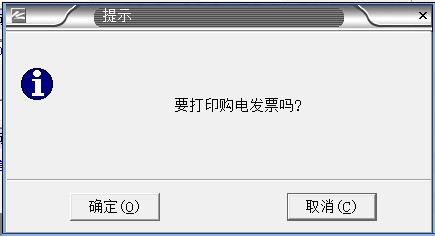

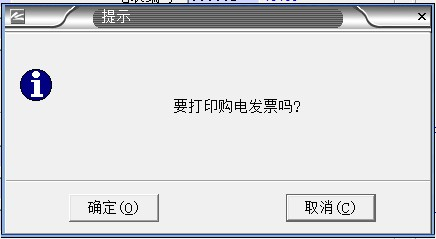

需要打印发票的，鼠标左键：

不需要打印发票的，鼠标左键：

注意：

1、IC卡开户后，插电表使用了，再拿回来充电；每次充电的时候IC卡要先插一下电表，再拿回来充电；充完电后，再插一下电表，把IC卡的电量输到电表里面，就可以拔下来了，IC卡不用一直插着电表。

2、我们出厂之前，电表里有20度预置电量，是给客户安装电表用的，电表通电后，要马上给用户开户，插IC卡使用，等20度预置电量用完了，再给用户开户，插IC卡，电表就不识别了。

3、电表第一次使用，电表里有20度预置电量，是不能用完，要马上给用户开户，插IC卡使用，第二次是没关系的，用完了再冲也是可以的。

4、电表第一次使用，用户如果用了3度的预置电量，用户开户的IC卡里有100度电，IC卡插电表自动扣除用户用的3度电，只剩下97度。

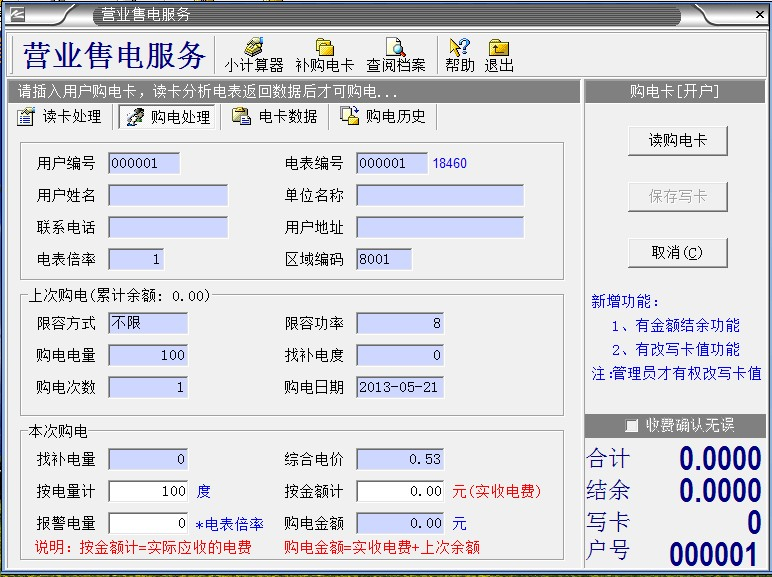

十三、营业售电

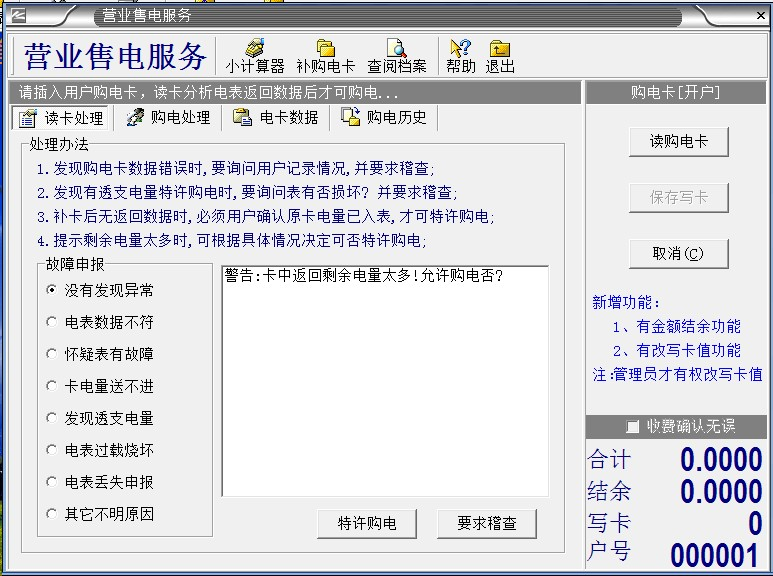

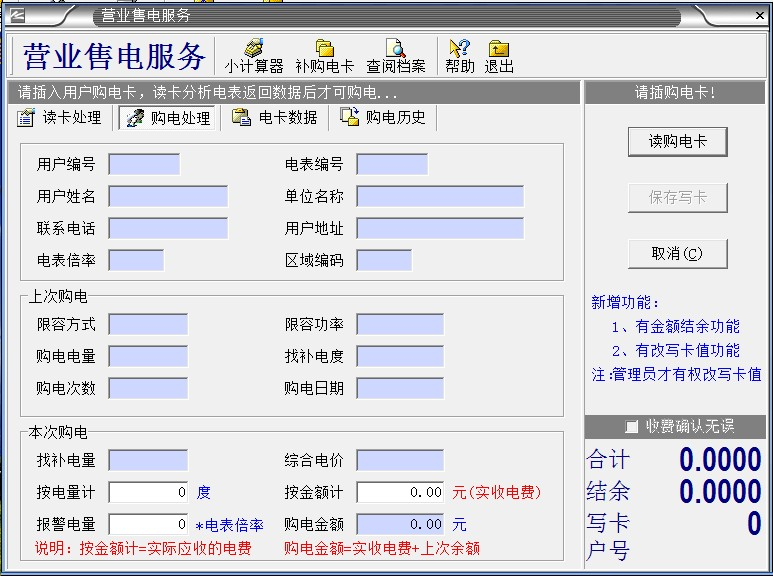

鼠标左键：鼠标左键“营业售电服务”，或直接点快捷键：

出现以下对话框：

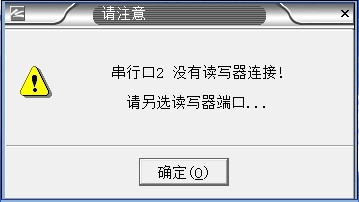

鼠标左键：如果出现以下对话框：

鼠标左键：出现以下对话框：

1、“按电量计”，鼠标左键输入电量，按2次回车

2、“按金额计”，这里自动生成，不用更改

3、“报警电量”，这里自动生成，不用更改

4、“购电金额” ，这里自动生成，不用更改

5、鼠标左键“按金额计”，按2次回车，把这里打勾

6、鼠标左键，出现以下对话框：

鼠标左键：，出现以下对

需要打印发票的鼠标左键：

不需要打印发票的鼠标左键：

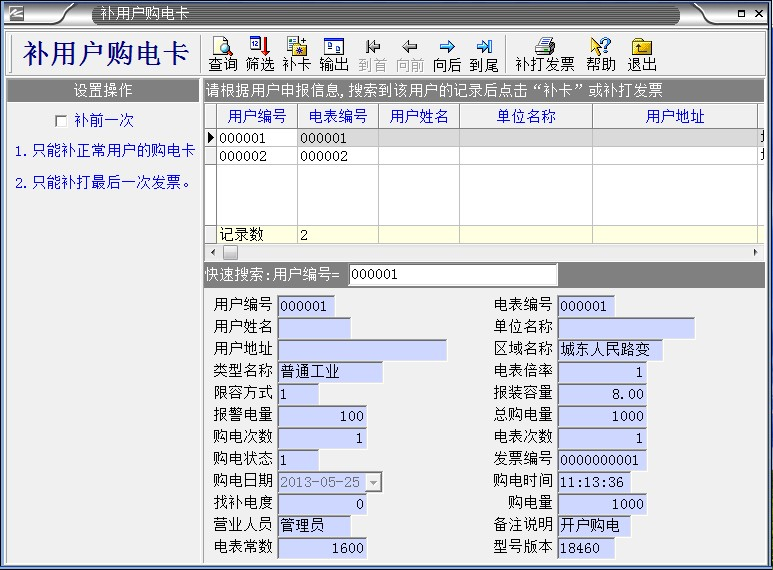

十四、补卡操作

鼠标左键：出现以下对话框：

1、鼠标左键选择要补卡的用户（箭头要指向补卡的用户）

2、在读卡器中正确插入一张新的IC卡

3、鼠标左键：

注意：

补卡操作完成后，请先将此卡插入被补卡的电表中，如电表显示PO=**，表示补卡成功，这时才可以购电。

如果电表显示E=CE，表示补卡信息有误，电表需要清零、预置、重新开户，清零、预置之前先查看电表上有多少剩余电量，需补给用户。
